外贮压式七氟丙烷灭火系统组成:

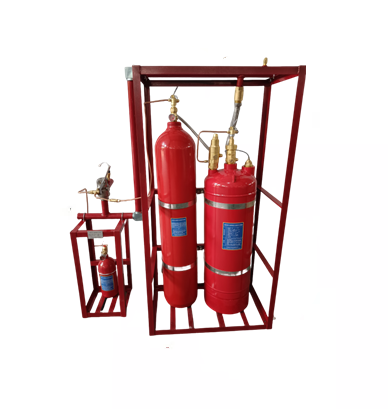

外贮压式七氟丙烷灭火系统由灭火剂瓶组、动力气体瓶组、高压金属软管、单向阀(灭火剂管路)、集流管、安全泄放装置、选择阀、信号反馈装置、灭火剂输送管道、喷嘴、驱动气体瓶组、减压装置、电磁型驱动装置、驱动气体管路、单向阀(驱动气体管路)等组成。
外贮压式七氟丙烷灭火系统工作原理
外贮压式七氟丙烷灭火系统区别于传统的内贮压式七氟丙烷气体灭火系统,用来输送灭火剂的高压动力气体单独贮存在专用的动力气体瓶组内,系统启动后,高压动力气体释放,经过减压装置减压后再进入灭火剂瓶组内,推动灭火剂经由灭火剂输送管路到达防护区实施灭火。
外贮压式七氟丙烷灭火系统采用全淹没灭火方式,根据不同应用场所使用要求,可组成单元独立系统、组合分配系统,实现对单防护区和多防护区的灭火保护。系统具有自动、手动和机械应急操作三种启动方式。
外贮压式七氟丙烷灭火系统优势
与内贮压式七氟丙烷灭火系统相比,外贮压式七氟丙烷灭火系统具有以下优势:
1、灭火剂输送距离大大提高,更适合远距离输送和大空间防护区;
2、输送管路管径较小,可减少管道投资;
3、喷嘴入口压力较高,改善了灭火剂的雾化效果,缩短了喷放时间,提高了灭火效率;
4、一般情况下,可沿用原哈龙1301管网和设备间,利于哈龙1301系统改造。
外贮压式七氟丙烷灭火系统型号参数:
产品型号规格 | QMQ5.6/90W-FZ | QMQ5.6/120W-FZ | QMQ5.6/150W-FZ | QMQ5.6/180W-FZ |
灭火剂瓶组容积 | 90L | 120L | 150L | 180L |
灭火剂贮存压力 | 0.3Mpa(20℃) | |||
工作压力 | 5.6Mpa | |||
灭火剂充装密度 | ≤ 1250 kg/m³ | |||
工作启动电源 | DC24V | |||
灭火技术方式 | 全淹没 | |||
灭火剂喷射时间 | ≤10S | |||
启动方式 | 自动、手动、机械应急操作 | |||
驱动气体/动力气体 | 氮气 | |||
动力气体充装压力 | 13.5 MPa(20℃) | |||
驱动气体充装压力 | 6 MPa(20℃) | |||
使用环境温度 | 0 ℃ ~ 50 ℃ |
外贮压式七氟丙烷灭火系统应用场所:
本系统主要适用于以下火灾:
固体表面火灾;
液体火灾;
灭火前能切断气源的气体火灾;
电气火灾;
典型引用场所:
主要适用于电子计算机房、数据处理中心、电信通讯设施、过程控制中心、昂贵的医疗设施、贵重工业设备、博物馆和艺术馆、图书馆、档案馆、贵重物品库、应急电力设施、易燃液体存储区、洁净厂房等重点场所的消防保护,也可以用于生产作业火灾危险场所,如喷漆生产线、电器老化间、轧制机、印刷机、融化槽、烘干设备、水泥生产流程中的煤粉仓,以及船舶机舱、货舱等。
